基于STM32的温室控制系统
使用正点原子精英板（STM32F103ZET6） 使用HAL库开发 引脚配置使用CubeMX，代码编写使用keil5 由于写这个README的时候，距离这个项目完成已经半年多了，所以其中内容难免有错误，对此造成的困难我感到非常抱歉
源码
基础功能
- 监测功能：监测温室的当前状态，包括空气温度、空气湿度、光照度、土壤湿度、等参数等的信息采集以及各个设备的开关状态。
- 设定功能：可以设定各个温室的运行参数，温室内的土壤湿度、时间等参数来自动控制水泵等的目标值，通过空气温度、空气湿度、光照、等参数来自动控制风机、延长光照设备等的目标值和设备的开启/关闭等等。
- 手动控制：可以实现强制手动控制温室内的设备的开关状态。
使用
使用FlyMcu软件将\intelligent_control\MDK-ARM\intelligent_control\intelligent_control.hex文件烧录即可
使用的元器件
- TFT-LCD，薄膜晶体管液晶显示器–用于显示各种参数
- 土壤湿度检测器–用于检测土壤的湿度
- 三色灯–用于表示补光装置,水泵、风机设备是否在工作
- 温湿度检测器–用检测空气温度/湿度
- 光照强度检测–用于检测光照强度
- 蜂鸣器–用于报警
部分缺陷
- 由于完成这个作业时元器件有限，所以只是使用一个三色灯来表示补光装置,水泵、风机三个设备的工作状态，并未使用这三个设备
- 电路图中由于部分元器件未找到，所以电路图并不全面

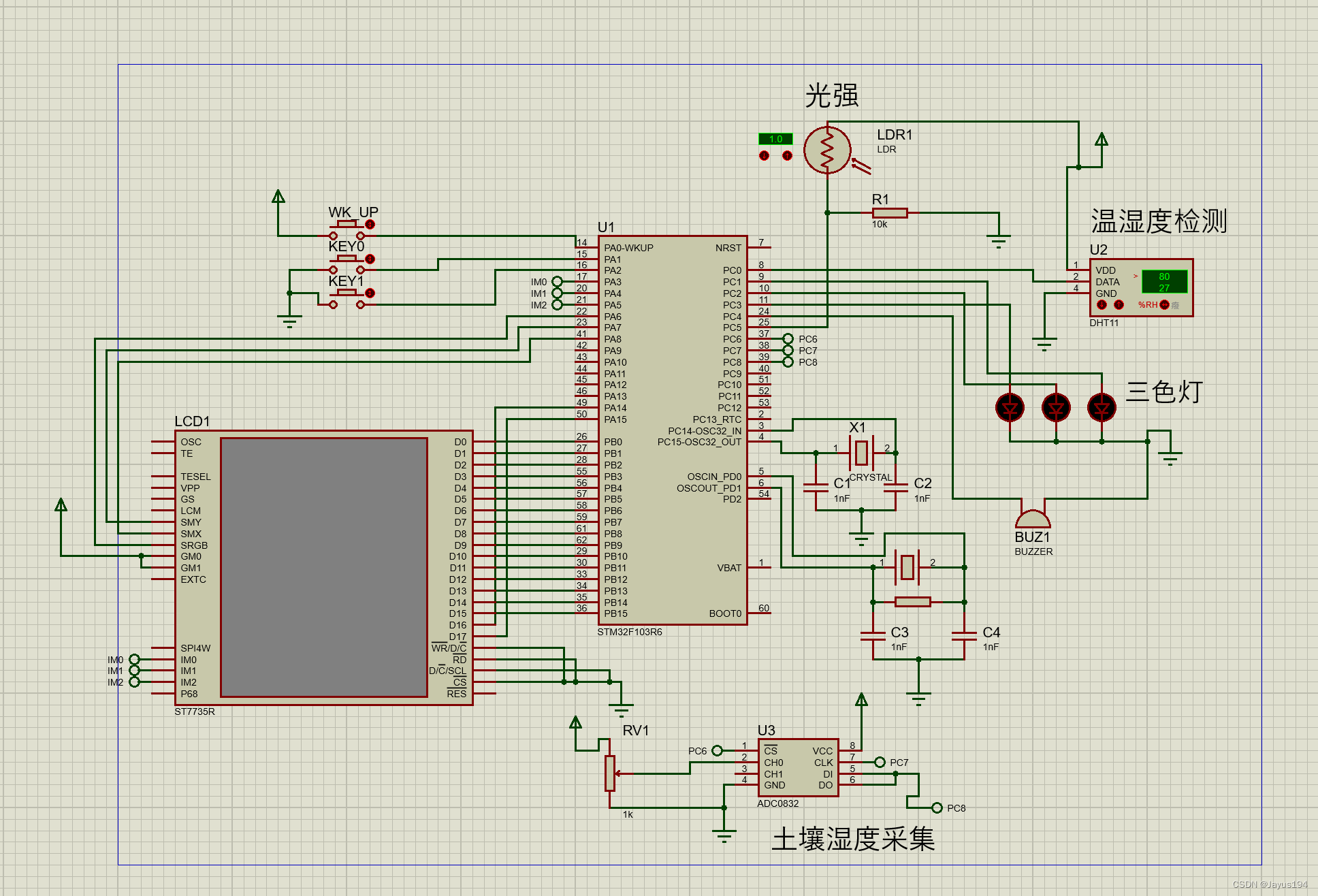

电路图
配置

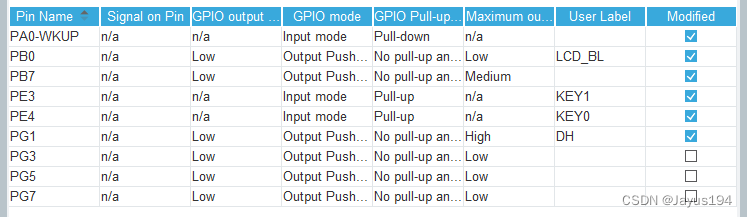

GPIO配置
PA0-WKUP引脚按钮KEY_UP，用于界面的切换PB0引脚为LCD屏幕背光引脚PE4为按钮KEY0，用于进入修改视图和切换选项PE3为按钮KEY1，用于在查看视图下改变模式和在修改视图下改变状态和阈值大小PB7引脚用于控制蜂鸣器报警PG1引脚接入DHT11温湿度传感器的data引脚PG3、5、7引脚接入三色灯的三个引脚，用于反映当前对相应报警的处理
ADC配置
ADC1

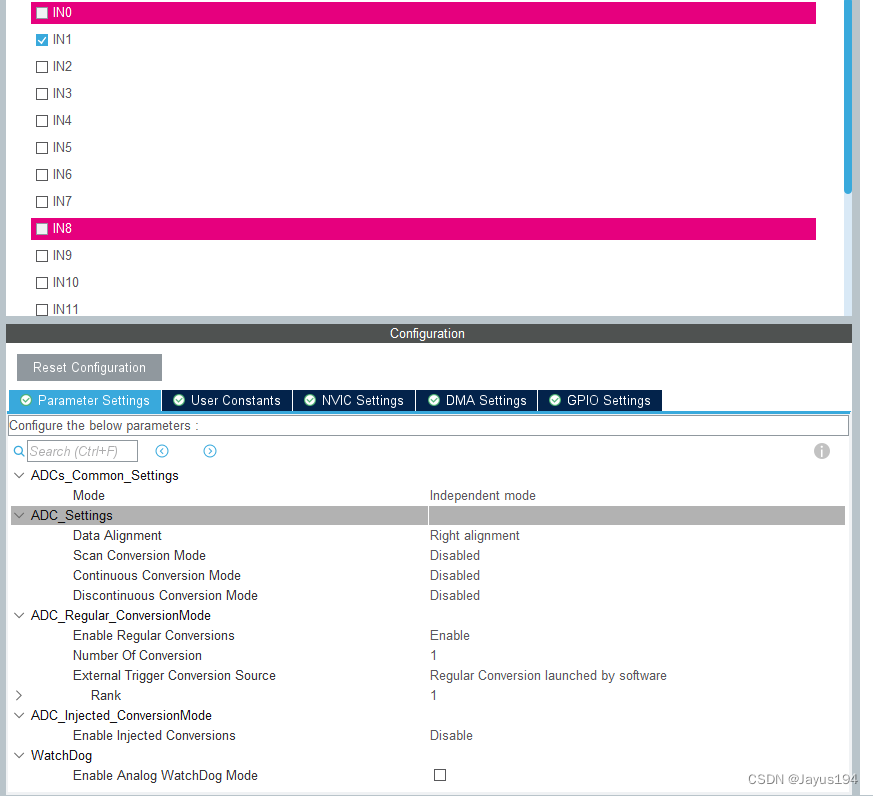

ADC1使用下面配置，引脚为PA1

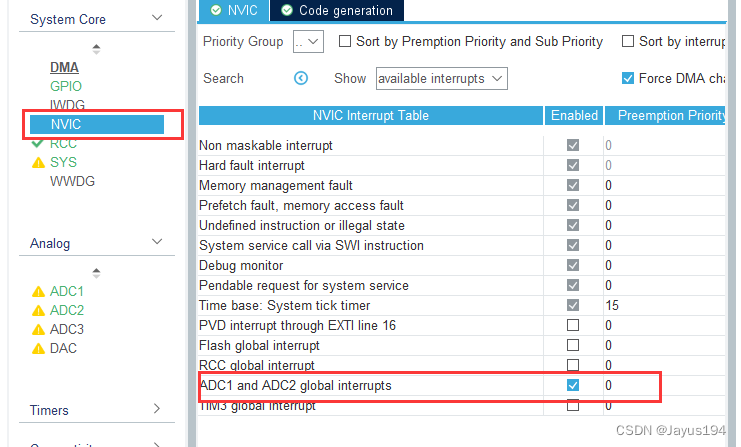

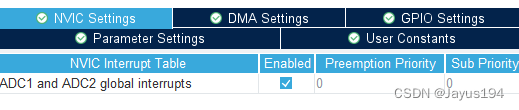

开启ADC中断

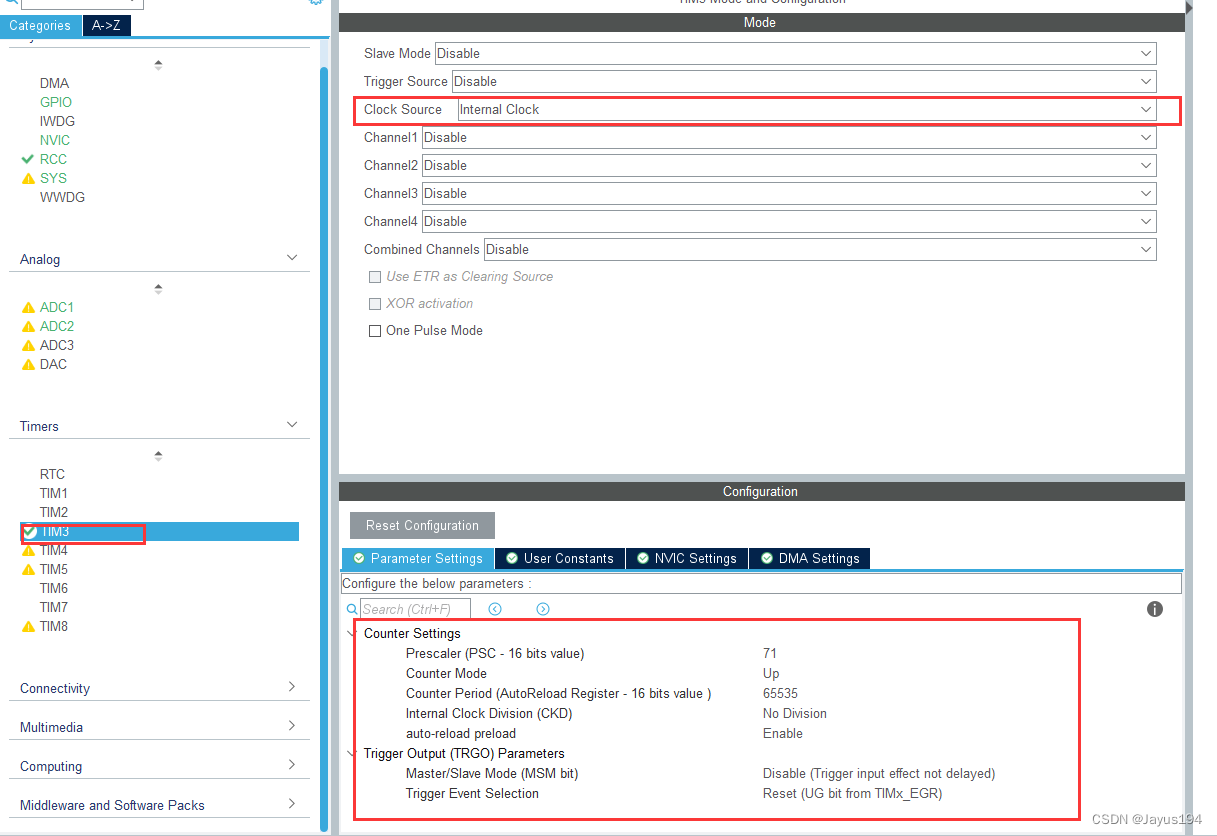

定时器

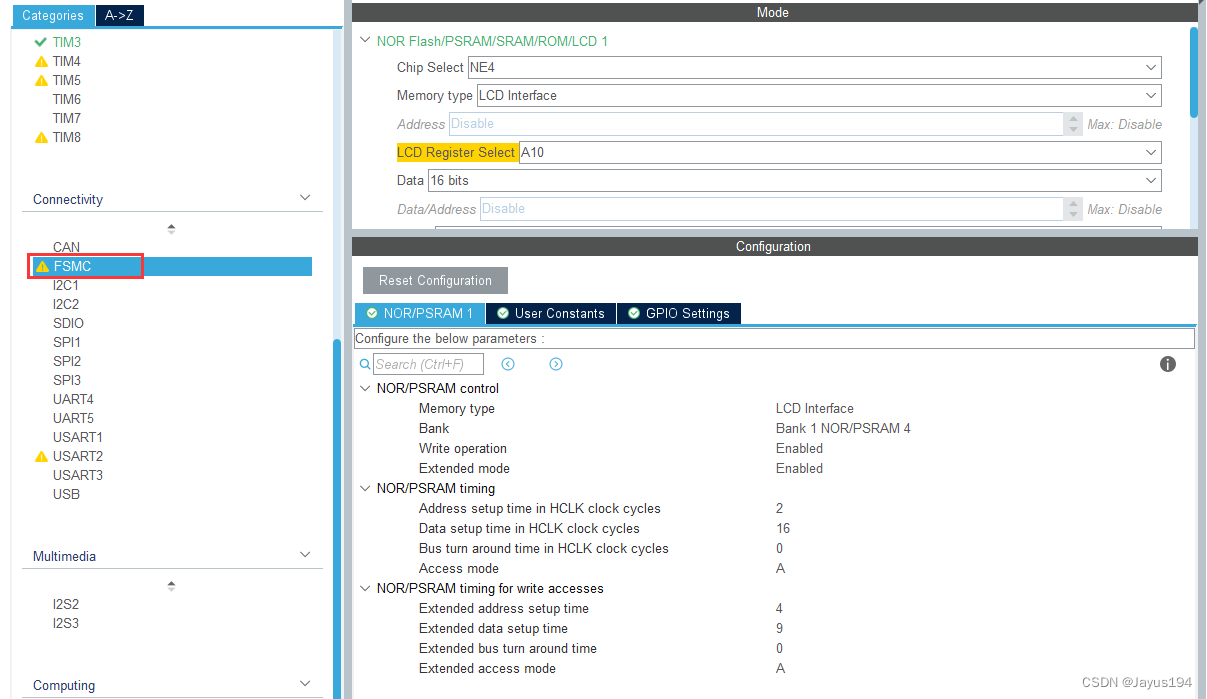

LCD屏幕

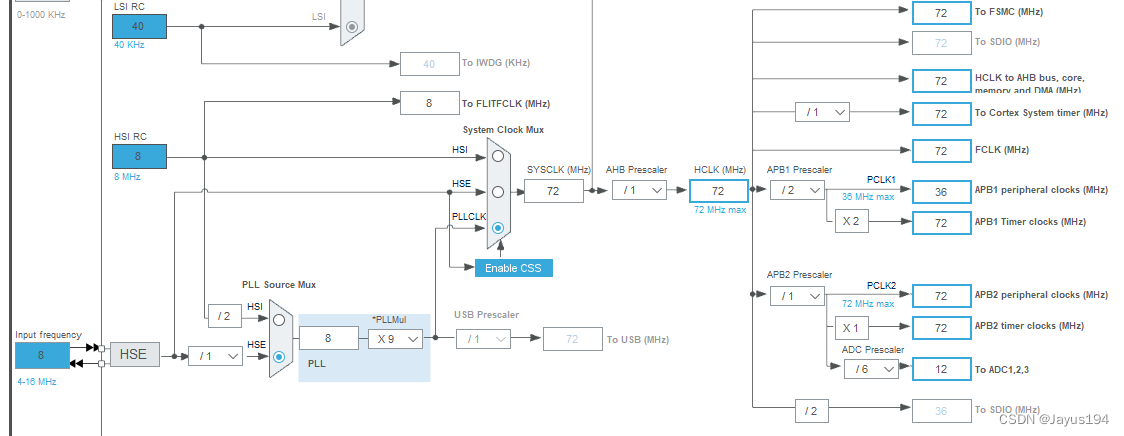

时钟树
详细功能介绍
由于在写这个文章时距离这个项目完成已经很久了，所以我在演示时并没有连接传感器，因此下面图中显示的数据并不正确

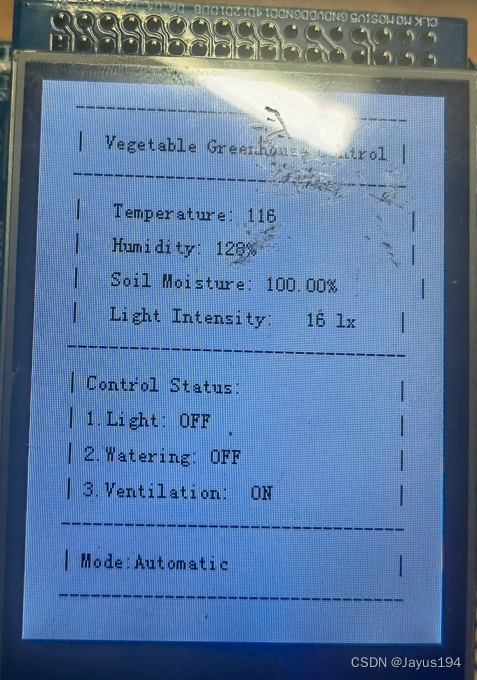

主界面
1.
传感器数据
-
Temperature：温度
-
Humidity：湿度
-
Soil Moisture：土壤湿度
-
Light Intensity：光照强度
2.
装置控制
-
Light：补光装置
-
Watering：水泵
-
Ventialtion：风机
3.
模式选择（Mode）：可在主界面按下KEY1切换
-
Automatic：自动模式
- 当发生传感器数据超过阈值时，蜂鸣器会进行报警处理，上面的装置也会根据错误类型进行相应处理
-
Manual：手动模式
- 可以手动开关三个装置，并关闭报警系统

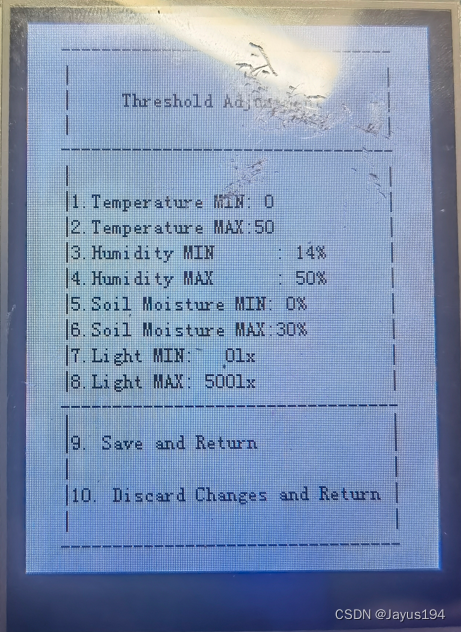

阈值修改界面
可以在主界面中按下KEY_UP切换
1.
使用
-
按下KEY0进入修改视图，可以看到在标号出有闪烁的黄色方块，继续按下可以切换选项
-
在修改视图下，按下KEY1可以修改相应阈值，长按可持续增长阈值大小
2.
内容含义
-
Temperature MIN/MAX：温度最低/最高阈值，最高阈值上限在60，超过60会重新重MIN值处开始。
-
Humidity MIN/MAX：湿度
-
Soil Moisture MIN/MAX：土壤湿度
-
Light MIN/MAX：光照强度
-
选项9：保存并退出修改视图
-
选项10：不保存并退出
